氧化铝厂循环水处理技术工艺

   日期:2010-11-13     浏览:2444    评论:0
核心提示:循环冷却水的水质稳定处理技术的发展在我国起步较晚,70年代初,我国引进十三套大化肥的同时引进了循环冷却水处理技术,它的优越性和带来的经济效益很快被人们公认,并由化工行业迅速推广到石化、医药、热电等其它行业。特别是80年代后期,循环冷却水处理技术得到了突飞猛进的发展,应用范围越来越广泛。

1 前言

  之所以在循环水前冠以“氧化铝”三个字,是因为国内氧化铝行业的循环水普遍存在着:高温--影响冷却效果,高碱——增加碱耗,高悬浮物——容易结垢的三大难题,有别于其他行业的循坏水。一般循环水只具备上述“三高”中的两高,所以用水质稳定方法能使循环水良性循环,而氧化铝循环水的水质稳定,国内目前还没有成熟的办法。

2 氧化铝循环水特点和现状

  氧化铝循环水的服务对象是烧成,蒸发,赤泥洗涤,氢氧化铝洗涤,脱硅等工序,用于冷却。真中蒸发工序用水占全部水量的60-70%。

  氧化铝循环水特点的具体表现是:高温:循环上水温度达35-45℃,循环下水温度达45-58℃;高碱:PH=11-12,最高PH=14;高悬浮物:SS=400-600mg/l,最高达5000mg/l,低硬度:一般为7.5-14(CaCO3)mg/l,最小为0。而且因为氧化铝循环水和氧化铝生产朕系特别紧密,停水意味着停产。氧化铝生产的连续性很强,所以,除非万不得己,一般不安排停产。就是说靠停水大检修来解决循环水中的问题,不符合生产实际。目前的生产形势是:国内氧化铝商品每年缺口约100万吨,各氧化铝厂都在努力提高自己的产量,生产要求循环水发挥出更大的作用,可是,循环水的水质得不到彻底改善,只能使结垢等问题越来越严重,一边要求提产,一边作用越来越小,所以,氧化铝循环水己成为提产道路上的一只“拦路虎”。

  上述水质特点,造成循环上下水管道结垢严重,山西铝厂投产10余年来,上水管最厚的结垢40mm以上,下水管道最厚的结垢达150mm以上,下水管道断面己成“卵形”;阀门闸板及闸板槽,阀杆皆被垢厚厚的裹着,任凭操作机构扳坏,阀杆变弯,阀门也纹丝不动;冷却塔上的水泥格板填料上也结垢严重,个别孔眼己被堵死,孔眼面积缩小30%,降温效果很差;悬浮物(主要是料浆,灰尘,赤泥)大量沉积在调节池内,冷却塔下,调节池积泥体积己达调节池全部体积的60-70%,可调节的体积骤减;冷却塔下的“搭盆”深1.8m,不出三个月,便被泥积满。

  由于结垢使循环下水管道输水量减少,(上水管道还表现不明显),检查井内水位普遍上升,水力坡度代替了设计坡度,管道全线水位升高,上游管段流速降低,结垢加快。历次垢样分析见表1。

表1  循环水系统垢样分析(%)
时间 取样地点 Al2O3 Fe2O3 CaO Mgo Na2O SiO2 灼碱 其他
91.3 澄清池壁 46.32 0.08 12.85 1.63   1.20 35.23 2.69
91.3 冷却塔配水槽 53.25 0.34 5.67 1.5   3.78 32.27 3.19
93.4 回水管内 40.4 1.5 15 1.98 1.11 1.36 36.09
93.4 冷却塔配水槽 58.6 0.75 2.75 0.90 0.36 1.70 33.14
98.1 塔下沉渣 13.31 6.53 33.29 1.55   16.9 28.32

  综合氧化铝循环水的种种问题,分析其根本原因有二,一是系统中有大量悬浮物(指矿浆,赤泥)存在;二是系统中有高碱度存在。

  碱法生产氧化铝,就是用碱(NaOH或Na2CO3)处理铝土矿,使矿石中的氧化铝和碱反应制成铝酸钠溶液。铝酸钠溶液经分解析出氢氧化铝,氢氧化铝再经过脱水,即可获得氧化铝。由于循环水在蒸发末效的冷凝器(氧化铝行业习惯称之为水冷器)中与循环母液中的含碱水蒸汽直接接触,所以循环水中含碱在所难免。另外,在赤泥洗涤工序中常用一部分循环上水洗涤赤泥,减少赤泥的附液损失,这种做法倒可以保持循环水中的含盐量在一定的水平上。

  可见氧化铝循环水中结垢主要有两个原因,一是含悬浮物,二是含碱。而含碱是必然的,碱又是溶解物质,不易被分离。所以说减缓循环水系统结垢的首要手段和目标是去除循环水中的悬浮物。

3 推荐的氧化铝循环水处理流程

  也许是受对氧化铝循环水认识的局限,设计时对氧化铝循环水中的悬浮物指标放的太宽,指标定的太低,设计循环上水悬浮物含量130mg/l,碱度100mm/l。实践证明,氧化铝循环水管道结垢的一个重要原因就是悬浮物控制不严,水中悬浮物含量太高,致使大量的含铝化合物粘结在管壁上,加速、加重了管道结垢。对于大多数城市下水来讲,其悬浮物含量也不过150-300mg/L。笔者认为:氧化铝循环水和钢铁企业的循环水是有联系的,过去也属一个部门,氧化铝循环水的水质特点和钢铁企业中高炉煤气洗涤,转炉除尘洗涤及轨浊循环水相近,其去除的主要对旬都是悬浮物,主要区别是:前者水中的悬浮物多是氧化铁皮,氧化钙煤渣,二氧化硅等;后者水中的悬浮物多是氧化钙、氧化铝,二氧化硅。可是,氧化铝循环水处理工艺的研究与发展已明显落后于钢铁企业。钢铁企业一般采用沉淀分离的方法将县浮物分离处理,高炉,转炉多采用平流沉淀池,轨钢浊循环水多采用旋流沉淀并增加过滤工艺,而且对循环上水的悬浮物指标控制比较严格,(如表2)浊循环水的悬浮物也控制在60-100mg/l,经常,<60mg/k。化工行业的循环水中的悬浮物一般也控制在50mg/l。补充水经处理后悬浮物很低的水补入系统中,若氧化铝循环水只采用旁路处理,不能彻底去除悬浮物,处理后的悬浮物指标又定的过低,势必造成循环水中的悬浮物浓度过高。为此,笔者提出了如下的工艺流程。如图1

表2  各钢铁企业循环上水的悬浮物(mg/l)
首钢高炉 宝钢转炉 上钢二厂转炉 上钢三厂转炉 宝钢高炉 武钢热轨 宝钢线材
47 60 27 103 37.5 50 60

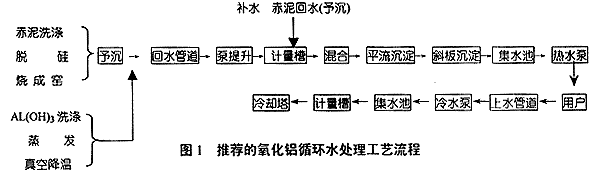

 循环水处理工艺流程图

  上述流程结合了十多年的生产实践,参考了兄弟单位的经验,流程中没有复杂的构筑物,简单方便,针对性强,符合实际。

4 对工艺流程的几点说明

4.1 予沉工艺

  烧成窑周围有大量灰尘侵人循环回水中,赤泥洗涤,氢氧化铝洗涤等工序,免不了有料浆溢出,叶滤工序有冲洗地面的水,上述回水若没有予沉措施,会使循环回水中悬浮物短时间升高几倍甚至几十倍,所以,应该在上述工序的循环回水进入下水道前,先搞一次予沉,既“清浊”分流,把悬浮物截留在源头。只允许含悬浮物很少的上清液进入下水道,如设旋流沉淀池,异向流斜板沉淀池,将沉淀池底流放出来的污泥就近回收。这样做,可大大降低下水道的结垢速度,也能减轻循环水后续处理的负担,还能减少氧化铝的流失。

  赤泥回水在赤泥堆场沉淀过程中,因短流,异重流现象使赤泥回水中的悬浮物经常在200——1000mg/l之间,最高达10g/l,象这么高的悬浮物很有必要在堆场附近设一级沉淀工艺,将悬浮物有效地去除,只回用上清液,保证悬浮物在 50—100mg/l,沉下来的泥就近返回堆场,也是一种予沉的做法。

4.2 计量槽

  由于循环水中悬浮物太高,结垢性又强,孔板流量计,电磁流量计,超声波流量计,阿牛巴流量计,涡街流量计在该系统中几乎无法使用,而采用流量堰,如巴氏计量槽却不失为一种有效的办法,即使结垢可以及时清理。所以本工艺中在沉淀地前搞一次计量,为补充水(另外计量)和赤泥回水(可用三角堰计量)汇入回水后,计算混合比,监视沉淀池的负荷提供依据。而在冷却塔下来进冷水泵前再搞一次计量,为计算冷却塔蒸发量,循环上水量提供依据,加上水质分析,整个处理工艺处于定量控制之中。而且,控制过程并不复杂。

4.3 快速混合工艺


在新水(自来水)或池泥回水补入沉淀池前,采用机械混合或者管道混合器快速混合。这样的理由是:首先,补水中的硬度当量值远远小于循环水中的碱度当量值,软化反应很完全,保证软化效果。真次,现代混凝理论和实践证明[4]加强加药后的高梯度瞬时混台,在极短时间内、形成对初始颗粒碰撞积聚所需要的水流结构,便于药剂在水中迅速均匀扩散,为凝聚剂创造适宜条件。快速混合后回水很快进入平流沉淀池,水流由紊流状态骤然变为层流状态,为絮体沉淀创造了条件,悬浮物便迅速沉降,有利于提高去除率。

  当然,还可以在沉淀池前考虑加药措施,如高聚合度的无机絮凝剂对高PH,高悬浮物的沉淀有很好的强制作用。同时,鉴于水中悬浮物的粘结性,建议搞机械搅拌或压缩空气搅拌,因为氧化铝厂有压缩空气用来搅拌沉降槽,压缩空气来源比较方便。

4.4 采用平流沉淀工艺


山西铝厂生产废水处理站采用的工艺流程是平流沉淀后加斜板沉淀,废水水质和循环下水相类似,见表3,表4。分析其沉淀过程类似加药沉淀,主要是水中有大量的含铝化合物存在,废水在下水道中己开始分层沉淀。经过近三年的运行,比较稳定。除了出水悬浮物有待进一步降低外,处理站内没有发现堵塞和构筑物大量结垢现象,而现有的氧化铝循环水处理站内的澄清池,三角配水槽的出水孔(∮100直径)、回流窗口、三角出水堰、排空管内、排泥管内到处挂着垢层,堵塞很频繁,给运行带来困难。而百澄清池为旁路处理,不能彻底的去除水中悬浮物,系统耐冲击能力差。这几年钢铁企业的先进做法是循环回水100%经过沉淀处理。而平流沉淀池耐冲击负荷,对悬浮物浓度的变化适应性强,氧化铝循环水经常遭受生产不正常时的“跑浑”干扰,几小时之内悬浮物上升以百分比浓度计,真它池型耐冲击就差些。因此,推荐采用大面积,大体积的平流沉淀池,操作简便,效果稳定,缓冲能力强,兼有调节水量的功能。现有的调节池因为停留时间短,排泥功能差而被泥困扰。

表3  生产废水处理站水质分析(mg/l)
进水SS率
出水SS
进水含量
出水含盐量
硬度
碱度
总铁
Al
Ca
Mg
Cl
PH
SS去除
777
87
2536
2264
60
542
0.02
86
0.02
14
187
11
89%

表4  氧化铝循环水水质统计数字(mg/l)
悬浮物 硬度 总铁 Al SiO2 PH 含盐量
400-600 25-80 14-35 800-2500 20-30 11-12 2000-6000

5  现场管理方面的几点建议

  循环水的流程是一次系统工程,除改善处理站内的设施,现场管理也很主要,具体如下:

  5.1集中补水在循环水系统中避免多点补水,尤其是禁止补新水。因为水中含碱,一遇新水则立 即发生软化反应,产生CaCO3沉淀。现场调查时发现:凡是有新水排入循环水的管段,结垢则严重。 本流程推荐集中在平流沉淀池前补水,可使CaCO3在沉淀池中沉淀而后被去除。

  5.2 封闭部分检查井

  检查并就是人孔(man hole)。在氧化铝生产现场,从检查井内掉进回水管道内的杂物有:砖块、石块、编织袋(成品袋、碱袋),破井盖、树枝等。这些杂物体大且重,不易被水冲走,使水流受阻。流速减缓、结垢和沉积加剧。为此,建议在容易排进杂物的地段,有选择地封闭部分检查井,做好隐蔽记录,以备检修时用。可有效地防止杂物泄入。谓之“扎紧篱笆”。

  5.3 蒸发不合格水要回收利用

  所谓蒸发不合格水是指来自蒸发器的蒸汽凝结水中含碱量超标,不能回用到电站锅炉中的那一部分水。这部分水实际造价相当高,据测算高于5元/吨。在生产现场,因为回用已不可能,所以常常排至循环下水中。笔者调查中发现:蒸发不合格水占其总量的比例相当大,约40--60%,所以建议设计或改造时,一定要考虑蒸发不合格水的处理和出路。或者送热水槽(要考虑足够的调节容积),或经处理后二次利用,这部分水排入下水道,直接流走,带走大量的热量,大量的清洁水,造成浪费。同时对下水管造成不良影响,若排入生活污水中,因为有碱且高温,和污水中的硬度反应,发生结垢;若排到循环回水中,使回水温度升高,不利于水的冷却。平时,这部分水排入下水道后,热蒸汽给检修工人下并检查造成极大障碍。

  5.4 禁止乱排碱液进循环下水

  平时,各种洗液,母液等碱液的跑冒滴漏和事故状态下的临时排放,都将大量的高碱高铝液体排入循环下水中,循环水量调节失败时,便溢流进而排水管道,既造成生产损失,又造成环境污染。应将这部分液体就近、就地回收,禁止乱排碱液进循环下水。实验当中还发现,循环水中碱度过高 (pH>12)时,由于水的粘度大大提高,使水中细小悬浮物长期悬浮与水中得不到沉淀分离,影响出水悬浮物,例如,经过72小时静沉后的循环水中的悬浮物仍然高达110-170mg/L。

  5.5 对循环回水管应定期刮管

  即使采纳了上述建议,也难以避免循环水管道不结垢,实践证明:对循环回水管道定期刮管,可及时将大而重的快状物清除出来,还可避免管道因结垢太厚而影响管道输水的能力,对保证循环回水管道输水畅通,是一种有效的处理办法。

6 结束语

  随着氧化铝生产技术的发展,人们对氧化铝循环水的认识在不断提高,本文推荐的氧化铝循环水处理工艺流程,来源于生产实践,具有简单实用的特点,可供兄弟厂家,设计单位参考,目的是技术交流,参与探讨。愿更多的技术人员提出更好的方案,共同推进氧化铝循环水处理技术的发展。
